Bezpieczniki w Twoim domu: wyłączniki instalacyjne, prąd zwarciowy i ochrona przed zagrożeniami

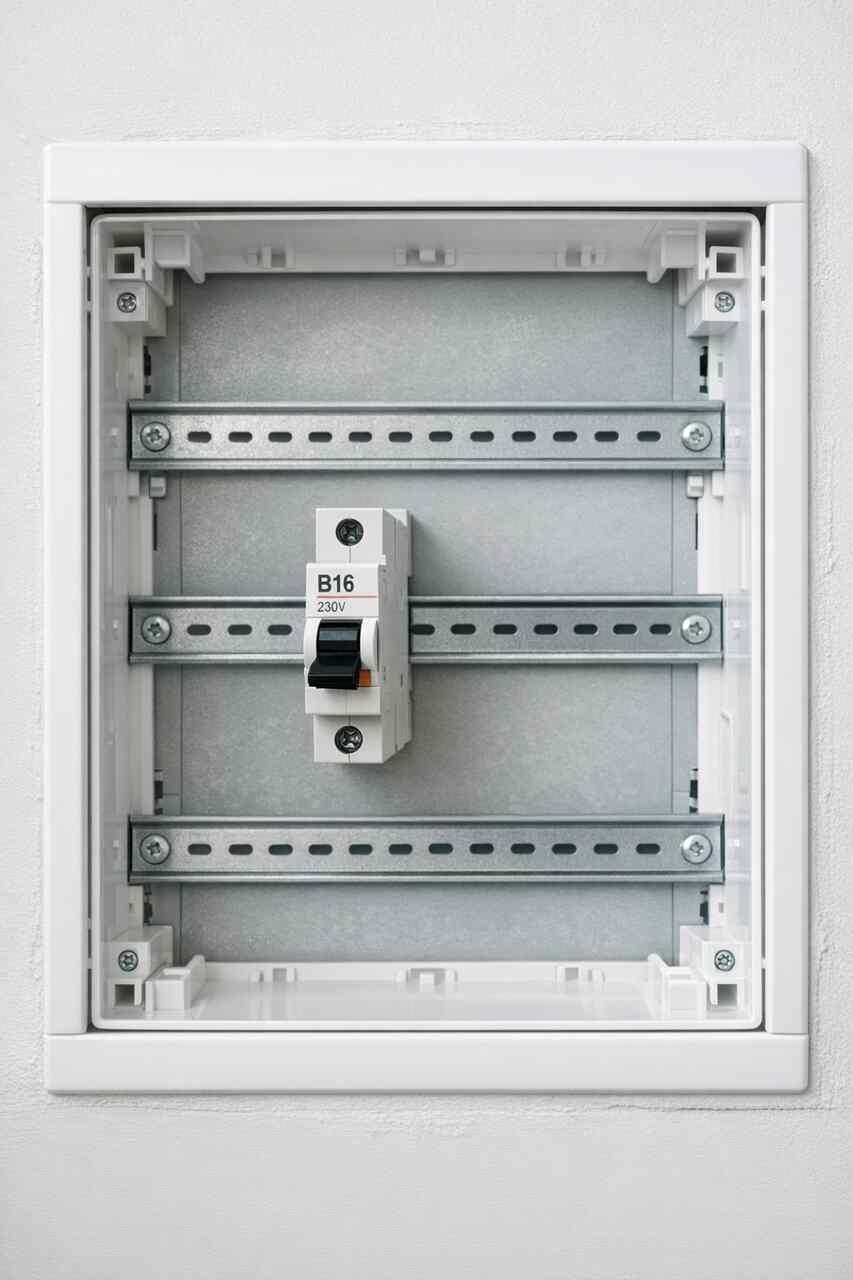

Nowoczesna instalacja elektryczna to nie tylko gniazdka i kable, ale przede wszystkim system zabezpieczeń, który chroni nas, nasz dobytek oraz same urządzenia przed skutkami zwarcia i przeciążenia. Głównym elementem tego systemu są dzisiaj wyłączniki instalacyjne(wyłączniki nadprądowe), po angielsku określane skrótem MCB (Miniature Circuit Breaker), po polsku czasami określane jako "S-ki" lub "Esy". Zastąpiły one przestarzałe bezpieczniki topikowe, oferując znacznie wyższy poziom bezpieczeństwa i komfortu. Zrozumienie ich działania i zasad doboru jest kluczowe nie tylko dla elektryka, ale też dla każdego świadomego użytkownika.

1. Czym są bezpieczniki MCB?

MCB (Miniature Circuit Breaker), czyli miniaturowy wyłącznik instalacyjny, to urządzenie, które łączy w sobie dwie fundamentalne funkcje ochronne::

• Zabezpieczenie przeciążeniowe
• Zabezpieczenie zwarciowe

Każda z tych funkcji działa na innej zasadzie i chroni przed innym rodzajem zagrożenia.

1.1. Ochrona przed przeciążeniem.

• Jak działa zabezpieczenie? Wewnątrz MCB znajduje się termo-bimetalowy element, który pod wpływem ciepła wytwarzanego przez nadmierny prąd powoli się wygina. Gdy przeciążenie trwa zbyt długo, element ten powoduje wyłączenie obwodu.
• Charakterystyka działania: To zabezpieczenie nie jest natychmiastowe. Jest tzw. przeciążalność czasowa – bezpiecznik pozwala na chwilowe, niewielkie przekroczenie prądu (np. prąd rozruchowy silnika w lodówce lub pralki), nie wyłączając obwodu bez potrzeby.

1.1. Ochrona przed zwarciem.

Zwarcie to nagłe, niemal zerowe zmniejszenie rezystancji w obwodzie, prowadzące do gwałtownego wzrostu prądu – nawet do wartości tysięcy amperów. Jest to niezwykle niebezpieczne zjawisko, które może spowodować pożar, uszkodzenie izolacji, stopienie przewodów i zniszczenie instalacji.

• Jak działa zabezpieczenie zwarciowe? W MCB za tę ochronę odpowiada elektromagnes. Gdy wykryje on gwałtowny skok prądu charakterystyczny dla zwarcia, natychmiast (w ułamkach sekundy) wyzwala mechanizm i przerywa obwód.
• Charakterystyka działania: Reakcja jest natychmiastowa (milisekundy).

Te dwie funkcje współpracują ze sobą, tworząc kompleksowy system ochrony.

2. Kluczowe parametry wyłączników MCB

2.1. Maksymalny prąd zwarciowy (Icn)

To jeden z najważniejszych, a często bagatelizowanych parametrów całej instalacji. Maksymalny prąd zwarciowy to najwyższa wartość prądu, jaką może przerwać bezpiecznik (MCB) bez ulegnięcia zniszczeniu.

• Wyrażany jest w kiloamperach [kA] (np. 6 kA, 10 kA, 15 kA).
• Co on oznacza? Wartość ta informuje nas, jak dane zabezpieczenie wytrzyma prąd zwarciowy. Jeśli w gniazdku dojdzie do zwarcia, popłynie przez nie duży prąd. MCB musi być w stanie bezpiecznie „ugasić” ten łuk elektryczny i przerwać obwód, nie topiąc się i nie eksplodując.
• Dobór w praktyce: Dla typowych domów jednorodzinnych standardem są wyłączniki o prądzie znamionowym zwarciowym 6 kA. Jednak w budynkach bliżej transformatora sieciowego, gdzie teoretyczny prąd zwarcia może być wyższy, stosuje się bezpieczniki 10 kA lub nawet więcej. Wartość tę powinien określić elektryk na podstawie obliczeń lub pomiarów. W Polsce określa to norma PN-HD 60364-6.Jest to najważniejszy dokument regulujący kwestie związane z pomiarami w instalacjach elektrycznych, w tym pomiarem impedancji pętli zwarcia (czyli tego jaki prąd będzie płynął w czasie zwarcia).. Zastosowanie bezpiecznika o zbyt niskim prądzie zwarciowym jest bardzo niebezpieczne, ponieważ w razie prawdziwego zwarcia może on nie zadziałać prawidłowo i ulec zniszczeniu – nawet wybuchowi, nie przerywając bezpiecznie obwodu.

2.2. Praktyczny dobór prądów znamionowych bezpieczników MCB do instalacji domowej.

Poniżej znajduje się krótki przewodnik, jak dobiera się prąd znamionowy bezpieczników do poszczególnych obwodów.

• Dobór prądu znamionowego (In)
• Wartość prądu (wyrażana w amperach [A]) dobiera się do przekroju przewodów w obwodzie i planowanego obciążenia. Pamiętaj: bezpiecznik chroni kabel, a nie urządzenie! Jego zadaniem jest zapobieganie przegrzaniu się przewodów.
• Obwody oświetleniowe (przewód 1,5 mm²): 10 A
• Obwody gniazd ogólnego użytku (przewód 2,5 mm²): 16 A
• Obwody kuchenne, piece, płyty indukcyjne (przewód 2,5 mm² lub więcej): 16 A, 20 A, 25 A (w zależności od mocy urządzenia i przekroju przewodu)
• Obwody do grzejników elektrycznych (przewód 2,5 mm²): 16 A
• Obwody do kuchenki elektrycznej (przewód 4 mm² lub więcej): 25 A, 32 A

2.3. Dobór charakterystyki wyzwalania.

Charakterystyka (oznaczana literami B, C, D) definiuje czułość zabezpieczenia zwarciowego. Określa, jaka wielokrotność prądu znamionowego jest potrzebna, aby wyłączenie nastąpiło natychmiast (zadziałał elektromagnes).

• Charakterystyka B (3-5 x In): Stosowana w obwodach o niskich prądach rozruchowych, np. oświetlenie, gniazdka ogólnego użytku. Najczęstszy wybór w domowych instalacjach.
• Charakterystyka C (5-10 x In): Stosowana w obwodach z urządzeniami o wyższych prądach rozruchowych, np. silniki w lodówkach, pralkach, małych pompach, klimatyzatory. Czasami charakterystyka C wskazana jest też przy większych zasilaczach komputerowych czy też tzw. UPS-ach, gdzie występują dość duże pojemności kondensatorów.
• Charakterystyka D (10-20 x In): Stosowana w obwodach z urządzeniami o bardzo wysokich prądach rozruchowych, np. spawarki, wielkie silniki przemysłowe. Rzadko spotykana w domach.

3. Podsumowanie: Bezpieczna instalacja krok po kroku.

• Zacznij od głównego zabezpieczenia – musi ono mieć odpowiedni prąd znamionowy zwarciowy (raczej przy współczesnych instalacjach -10 lub 16 kA), dobrany do odbiorników i instalacji.
• Podziel instalację na obwody (oświetleniowe, gniazdkowe, dedykowane).
• Dobierz bezpieczniki MCB do każdego obwodu, uwzględniając:
  - prąd znamionowy (In) – dopasowany do przekroju przewodów;
  - charakterystykę (B lub C) – dopasowaną do typu odbiorników.

Pamiętaj też o nadrzędnej ochronie przeciwporażeniowej – wyłącznik różnicowoprądowy (RCD), popularnie zwany „różnicówką” (temat na inny artykuł), który chroni przed porażeniem prądem. MCB i RCD działają razem, zapewniając pełnię bezpieczeństwa.

Pamiętaj: Wszelkie prace związane z wymianą lub doborem zabezpieczeń w rozdzielnicy powinien wykonywać wykwalifikowany elektryk. Samodzielne działania bez odpowiedniej wiedzy mogą zakończyć się tragicznie. Inwestycja w prawidłowo dobrane i sprawne zabezpieczenia MCB to inwestycja w bezpieczeństwo Twoje i Twojej rodziny. Aktualnie jest bardzo dużo publikacji zarówno papierowych, jak i w internecie o doborze zabezpieczeń. Bardzo wskazane jest też korzystanie z kart katalogowych zabezpieczeń nadprądowych.
